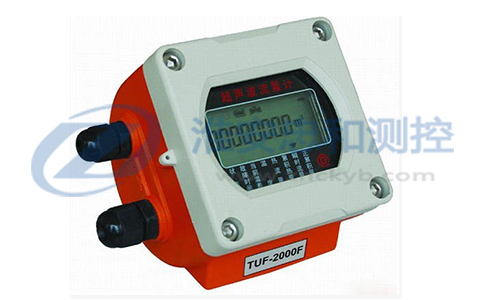

固定一體功能型超聲波流量計

    ZH-TUF-2000F固定一體功能型超聲波流量計是以超聲波時差原理來對管道內流體流量進行測量的，超聲波流量計采用低電壓、多脈沖，信號數字處理及糾錯技術，測量充滿封閉圓管內液體流量的儀表。其運用雙平衡信號差分發射、接收技術，使產品能夠適應不同工業現場環境，使用方便，計量精度高。廣泛適用于石油、化工、鋼鐵、冶金、電力、給排水等領域水及各種液體介質的流量計量。
特點
操作方便

    ZH-TUF-2000F固定一體功能型超聲波流量計既可用磁性棒在一次表上瀏覽參數，還可通過二次表用中文進行參數再設定或顯示

測量精度
    線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1%
測量范圍大
    選用不同型號的傳感器 , 可實現口徑 DN15～DN6000mm 管道流量的測量
防護等級高
    一次表防護等級可達到IP68，可浸入水下2米工作
多重顯示
    一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可中文顯示100余項菜單
傳輸距離遠,組網快捷
    一次表與二次表（或計算機）之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲波流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題。
ZH-TUF-2000F固定一體功能型超聲波流量計 選擇的主機
基本型ZH-TUF-2000B

功能型 ZH-TUF-2000F		除具備基本型功能外，還增加了下列功能： 防護等級IP68，可浸入水下2米工作 ３路4～20mA模似輸入 2 路3線制PT-100電阻信號輸入 隔離RS232/RS485輸出，2路隔離OCT輸出 1路隔離 4 ～20mA輸出（無源）

壁掛型 ZH-TUF-2000FW 用于掛墻安裝 尺寸：178×165×55mm	盤裝型 ZH-TUF-2000FS 用于儀表盤安裝 開孔尺寸：152×76mm	防爆型ZH-TUF-2000FD 防爆等級DⅡBT4，用于防爆場合尺寸：298×298×110mm

可選配的傳感器

特　　點	基　本　型
外夾式	ZH-TUF-2000FNB
安裝無需斷流，無壓力損失 精度優于±1% 安裝維修方便，用戶可自行安裝 價格最低，與測量口徑無關 適合于工況條件較好的環境
插入式	ZH-TUF-2000FNC
安裝無需斷流，無壓力損失 精度優于±1% 用戶需經培訓后，采用專用開孔器才能自行安裝 價格較高，與測量口徑無關 接收信號良好，長期運行穩定，可靠
標準管段式	ZH-TUF-2000FNG
安裝需斷管,斷流，無壓力損失 精度優于±0.5% 安裝維修需斷流，用戶可自行安裝 測量口徑越大，價格越高 精度最高，接收信號良好，長期運行穩定可靠

基本參數

可選配的傳感器		基本型號	測量范圍	流體溫度	精度
標準外夾式	TS-2(小型)	ZH-TUF-2000BNB1	DN15-100mm	-30℃～90℃	優于 ±1%
	TM-1(中型)	ZH-TUF-2000BNB2	DN50-1000mm
	ZH-1(大型)	ZH-TUF-2000BNB3	DN300-6000mm
高溫外夾式	HTS-1(小型)	ZH-TUF-2000BNB4	DN15-100mm	-30℃～160℃
	HTM-1(中型)	ZH-TUF-2000BNB5	DN50-1000mm
插入式	TC-1(標準插入)	ZH-TUF-2000BNC1	DN80-6000mm	-40℃～160℃
	ZHC-2(加長插入)	ZH-TUF-2000BNC2
標準管段式	標準管段式	ZH-TUF-2000BNG	DN15-1000mm (詳見附錄2)	-40℃～160℃	優于 ±0.5%
電　　源	一次表DC8~36V,　二次表AC220V或DC24V
輸　　入	3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入
輸　　出	隔離 RS232/RS485 輸出,2路隔離OCT輸出，1路隔離4~20mA 輸出( 無源 )
通信協議	METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議

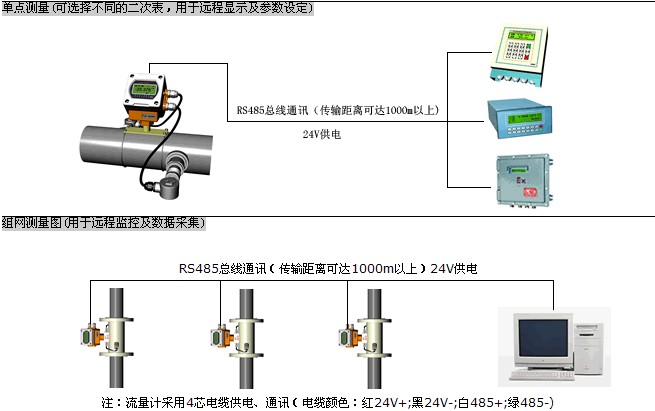

流量計構成圖
