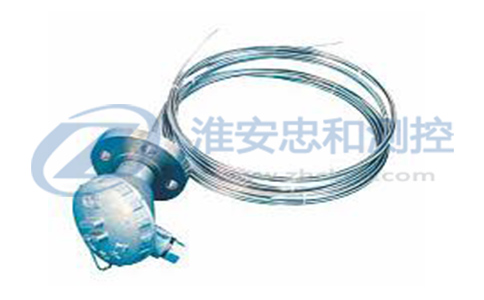

多點熱電偶應用
多點熱電偶適用于生產現場存在溫度梯度不顯著，須同時測量多個位置或位置的多處測量。多點熱電偶廣泛應用于大化肥合成塔、存儲罐等裝置中。
多點熱電偶主要技術參數
電氣出口： M27X2 ， NPT3/4
熱熱響時間： ≤ 8S
偶絲直徑： Φ 3
防護等級： IP65
多點熱電偶型號及規格
|
型 號
|
分 度 號
|
測溫范圍℃
|
測 溫 點 數
|
保護管材料
|
|
WRN-230D
|
K
|
0-1000
|
2-12
|
GH3030
|
|
0-827
|
1Ci18Ni9Ni
|
|||
|
WRE-230D
|
E
|
0-1122
|
1Ci18Ni9Ni
|
|
|
WRN-430D
|
K
|
0-1000
|
GH3030
|
|
|
0-827
|
1Ci18Ni9Ni
|
|||
|
WRE-430D
|
E
|
0-1122
|
Ci18Ni9Ni
|
1) 熱電偶 I 級按協議訂貨;
2) 多點熱電偶保護管其余材質根據協議訂貨;
3) 多點熱電偶外保護管用戶應自備
多點熱電偶安裝固定形式
固定螺紋
|
測溫點數
|
M
|
D
|
H
|
h
|
SW
|
d
|
|
2~6
|
M27x2
|
￠40
|
28
|
5
|
32
|
￠20
|
|
7~12
|
M33x2
|
￠48
|
33
|
5
|
36
|
￠34
|
固定法蘭
|
測溫點數
|
D
|
D1
|
D2
|
H
|
do
|
d
|
|
2~6
|
￠105
|
￠75
|
-
|
5
|
32
|
￠20
|
|
7~12
|
￠115
|
￠85
|
-
|
5
|
36
|
￠34
|
多點熱電偶選型須知
1) 型號
2) 分度號
3) 精度等級
4) 熱電偶點數
5) 安裝固定形式
6) 保護管材質
7) 長度或插入深度
例：多點熱電偶， K 型， 3 點。 I級，固定螺紋 M27X2,L 1 = 1200,L 2 =1500,L 3 =2000, TLN-220D3 I 級 L 1 =1200,L 2 =1500,L 3 =2000, 螺紋 M27x2
