有紙記錄儀

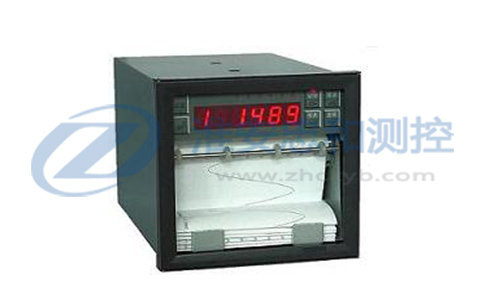

    ZHR-1000型有紙記錄儀以熱敏打印記錄方式和微處理器控制技術，實現了記錄清晰、精度高、可靠性好、多功能且便于操作。有紙記錄儀可連續記錄和數字打印，是工業控制系統中對現場的測量參數進行記錄、保存以及分析工藝數據的理想記錄儀表。
    ZHR-1000型有紙記錄儀的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁。有紙記錄儀可通過鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，并對所設參數加以保護。有紙記錄儀被廣泛應用于醫藥、石油、化工、冶金、電力等行業及科研單位。
有紙記錄儀主要性能及技術指標
1．輸入通道：單通道、雙通道、三通道、四通道、五通道、六通道、八通道；每個通道的測量信號種類可由用戶自己設定，也可在定貨時注明[由我們?yōu)橛脩粼O定好]。
2．通道隔離：輸入通道之間相互隔離，無干擾。
3．顯示功能：測量值的定點或巡回顯示，設定參數顯示[在設定狀態下] ，報警提示符及提示燈時間顯示[在所有輸入信號全部關閉情況下]。
4．記錄功能：采用進口固定式熱敏頭，無筆墨消耗，無筆位誤差，抗震動；在100mm范圍內有800個熱印點對測量值進行趨勢記錄和數字記錄，在記錄曲線同時打印標尺刻度及每個通道標記，每隔100mm打印一次刻度值、當前時間和走紙速度。
5．實時時間：由鍵盤設定當前日期和時間，即使掉電,也不影響正常計時。

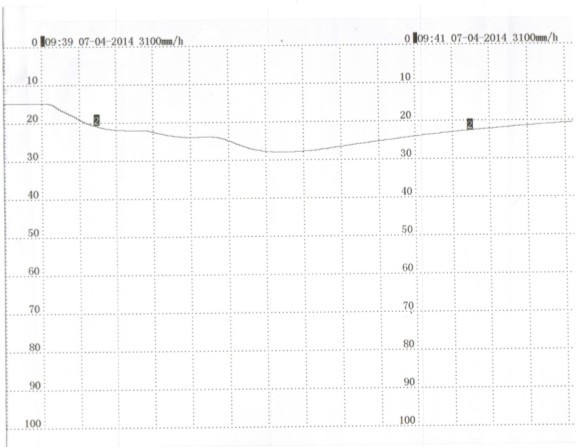

6．曲線遷移功能：通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。曲線示意圖如下：

7．標度變換功能: 對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對于熱電偶及熱電阻信號顯示范圍就是其測量范圍。
8．輸入信號種類及測量范圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。
表一

9．走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到990mm/h。
10．報警功能: 提供六組繼電器接點輸出，由用戶任意組合使用，每個通道報警均可選擇上限、下限、差值上限、差值下限，每個通道的報警回差可設定，繼電器動作時有指示燈提示。繼電器觸點容量：24VDC 3A   220VAC 3A
11．通訊：可提供USB接口、RS232或RS485通訊接口【此項為擴展功能,定貨時須注明】
12．模擬量輸出：可提供兩路4~20mA模擬量傳送輸出【此項為擴展功能,定貨時須注明】
13．采樣周期: 0.6S
14．數字顯示及報警精度: ±0.2%F.S
15．趨勢記錄精度: ±0.2% 「兩幅」
16．數字記錄精度: ±0.2%F.S
17．輸入阻抗: 大于10MW 〖注：進行電流測量時，輸入阻抗為250W〗
18．功率消耗: 不大于30W
19．正常工作環境: 溫度范圍：0～50°C 濕度范圍：10～85% R/H
20．電源電壓: 220VAC  50Hz；DC24V
21．外形尺寸: 144*144*200mm
22．開孔尺寸: 138+1*138+1mm
有紙記錄儀設定狀態下，數碼管依次顯示的內容：

有紙記錄儀產品選型：

選型須知：
注：1、帶電流輸出功能的有紙記錄儀最多可同時接入六路信號
        2、帶DC24V饋電輸出的有紙記錄儀最多可同時接入六路信號
        3、帶F0值滅菌功能的有紙記錄儀最多可同時接入六路信號
